电力计量数据采集模块

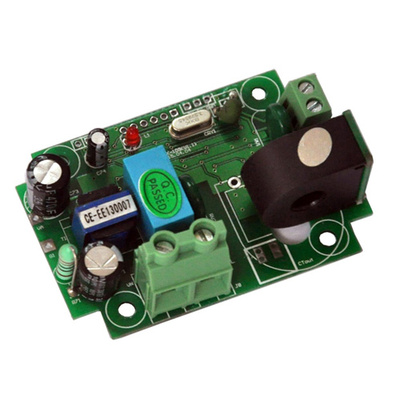

电力计量数据采集模块的功能是采集各种用电设备运行时的电力数据测量、采集和传输。可测量的电力参数有电压、电流、频率、功率、电能计量（KWH）、功率因数等六个数据。RS485数据传输方式，内置MODBUS通信协议，用MODBUS通信协议中的功能3读取数据，使用起来十分方便。

电力计量数据采集模块是用于测量、记录发电量、供(互供)电量、厂用电量、线损电量和用户用电量的计量器具。电能计量装置指由电能表(有功、无功电能表，最大需量表，复费率电能表等)、计量用互感器(包括电压互感器和电流互感器)及二次连接线导线构成的总体。

常用电能表的分类

（1）电能表按其使用的电路可分为直流电能表和交流电能表。交流电能表按其相线又可分为单相电能表、三相三线电能表和三相四线电能表。

（2）电能表按其工作原理可分为电气机械式电能表和电子式电能表（又称静止式电能表、固态式电能表）。电气机械式电能表用于交流电路作为普通的电能测量仪表，其中最常用的是感应型电能表。电子式电能表可分为全电子式电能表和机电式电能表。

（3）电能表按其结构可分为整体式电能表和分体式电能表。

（4）电能表按其用途可分为有功电能表、无功电能表、最大需量表、标准电能表、复费率分时电能表、预付费电能表、损耗电能表和多功能电能表等。

（5）电能表按其准确度等级可分为普通安装式电能表（0.2、0.5、1.0、2.0、3.0级）和携带式精密级电能表（0.01、0.02、0.05、0.1、0.2级）。

智能电表采用了电子集成电路的设计，因此与感应式电表相比，智能电表不管在性能还是操作功能上都具有很大的优势。

1）功耗。由于智能电表采用电子元件设计方式，因此一般每块表的功耗仅有0.6～0.7W左右，对于多用户集中式的智能电表，其平均到每户的功率则更小。而一般每只感应式电表的功耗为1.7W左右。

2）准确度。就表的误差范围而言，2.0级电子式电能表在5%～400%标定电流范围内测量的误差为±2%，而且目前普遍应用的都是准确等级为1.0级，误差更小。感应式电表的误差范围则为0.86%～5.7%，而且由于机械磨损这种无法克服的缺陷，导致感应式电能表越走越慢，最终误差越来越大。国家电网曾对感应式电表进行抽查，结果发现50%以上的感应式电表在用了5年以后，其误差就超过了允许的范围。

3）过载、工频范围。智能电表的过载倍数一般能达到6～8倍，有较宽的量程。目前8～10倍率的表正成为越来越多用户的选择，有的甚至可以达到20倍率的宽量程。工作频率也较宽，范围为40～1000Hz。而感应式电表的过载倍数一般仅为4倍，且工作频率范围仅为45～55Hz。

4）功能。智能电表由于采用了电子技术，可以通过相关的通信协议与计算机进行联网，通过编程软件实现对硬件的控制管理。因此智能电表不仅有体积小的特点，还具有远程控制、复费率、识别恶性负载、反窃电、预付费用电等功能，而且可以通过对控制软件中不同参数的修改，来满足对控制功能的不同要求，而这些功能对于传统的感应式电表来说都是很难或不可能实现的。
